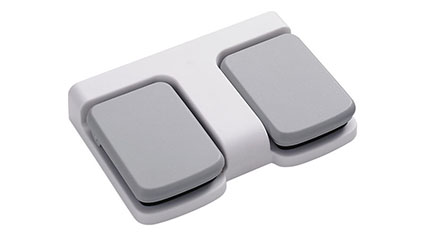

Пульт управления TFS3

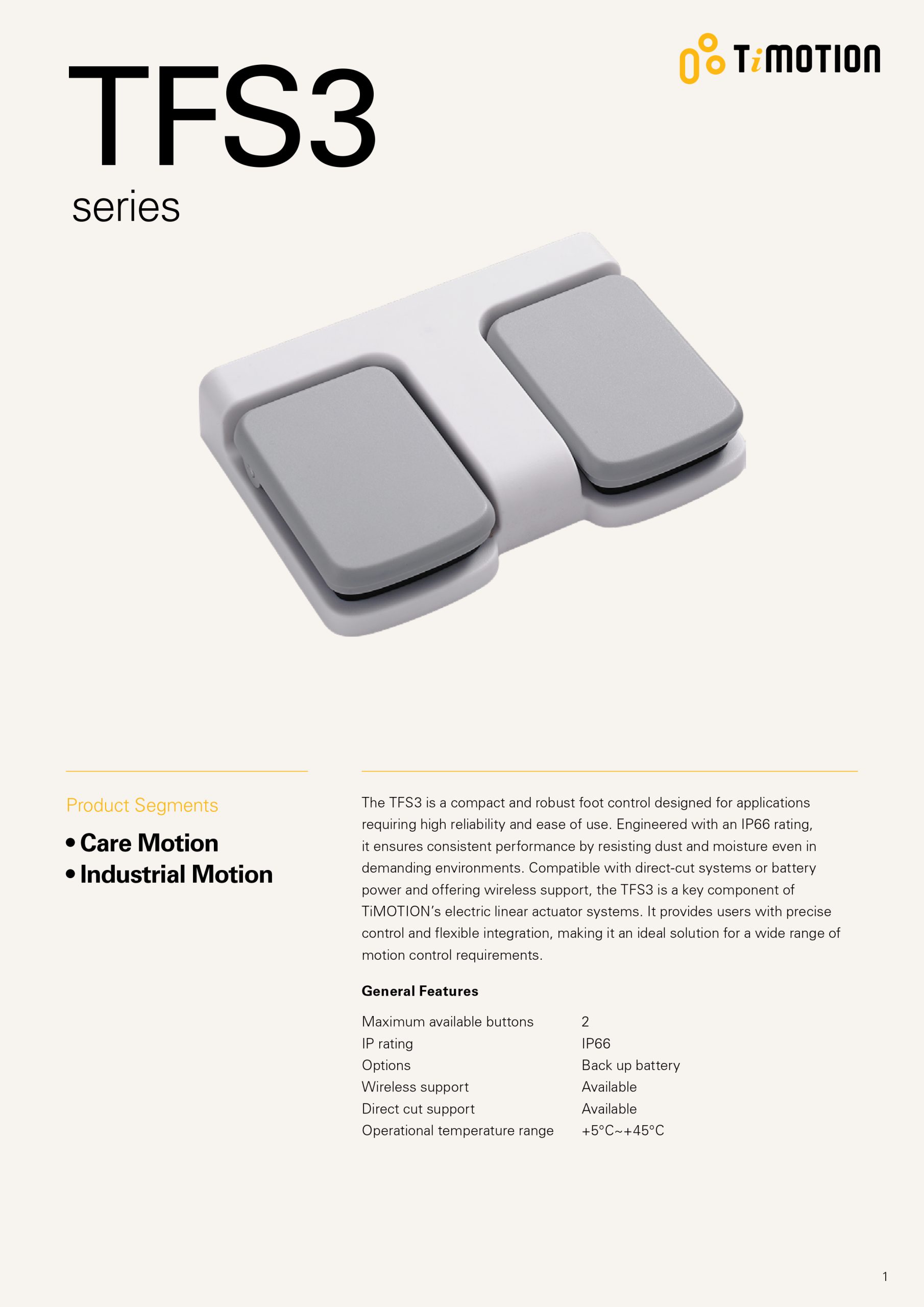

TiMOTION TFS3 — компактный и прочный ножной пульт управления, предназначенный для оборудования, к которому предъявляются повышенные требования по надёжности и удобству эксплуатации. Благодаря степени защиты IP66 устройство устойчиво к проникновению пыли и воздействию влаги, обеспечивая стабильную работу даже в сложных условиях.

TFS3 поддерживает подключение по системе Direct Cut, может работать в конфигурации с резервным аккумуляторным питанием, а также поддерживает беспроводное управление. Пульт является одним из компонентов систем TiMOTION на базе электрических линейных приводов. Он обеспечивает точное управление движением и предоставляет широкие возможности для интеграции в различное регулируемое оборудование.

Компактная конструкция, ножной способ управления и несколько вариантов подключения делают TFS3 подходящим решением для систем, в которых важны свободные руки оператора, простое управление и надёжная работа механизмов.

• Максимальное количество кнопок: 2
• Степень защиты: IP66
• Опция: резервный аккумулятор
• Поддержка беспроводного управления: предусмотрена
• Поддержка системы Direct Cut: предусмотрена
• Диапазон рабочих температур: от +5 до +45 °C

TiMOTION TFS3 — компактный и прочный ножной пульт управления, предназначенный для оборудования, к которому предъявляются повышенные требования по надёжности и удобству эксплуатации. Благодаря степени защиты IP66 устройство устойчиво к проникновению пыли и воздействию влаги, обеспечивая стабильную работу даже в сложных условиях.

TFS3 поддерживает подключение по системе Direct Cut, может работать в конфигурации с резервным аккумуляторным питанием, а также поддерживает беспроводное управление. Пульт является одним из компонентов систем TiMOTION на базе электрических линейных приводов. Он обеспечивает точное управление движением и предоставляет широкие возможности для интеграции в различное регулируемое оборудование.

Компактная конструкция, ножной способ управления и несколько вариантов подключения делают TFS3 подходящим решением для систем, в которых важны свободные руки оператора, простое управление и надёжная работа механизмов.

Пульт TFS3 может оснащаться двумя кнопками. Обычно такая конфигурация используется для управления одним направлением движения в двух противоположных режимах, например:

• подъём и опускание оборудования;
• выдвижение и втягивание линейного привода;
• изменение положения одной регулируемой секции;
• увеличение и уменьшение угла наклона.

Назначение кнопок зависит от конфигурации оборудования, используемого привода и схемы подключения.

Ножное исполнение позволяет управлять движением оборудования без помощи рук. Это особенно удобно в ситуациях, когда оператор одновременно выполняет другие действия или должен удерживать инструменты и материалы.

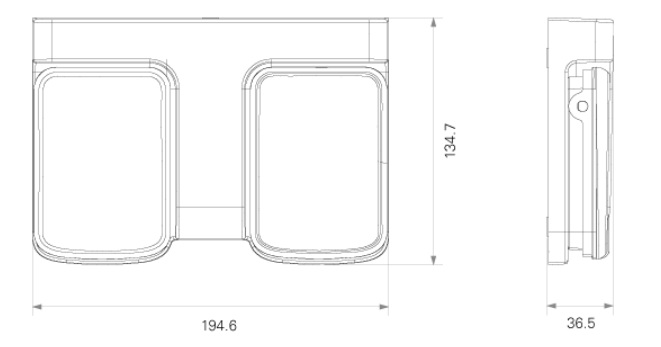

Две кнопки обеспечивают простое и интуитивно понятное управление выбранной функцией. Компактный корпус позволяет разместить пульт рядом с рабочей зоной, не занимая много пространства.

Корпус TFS3 соответствует степени защиты IP66. Это означает, что пульт:

• полностью защищён от проникновения пыли;
• устойчив к воздействию сильных водяных струй с разных направлений.

Такая защита повышает надёжность пульта при эксплуатации в запылённых или влажных рабочих условиях. При этом класс IP66 не предусматривает длительное погружение устройства в воду. Очистку и обслуживание необходимо выполнять в соответствии с требованиями производителя оборудования.

TFS3 совместим с системами Direct Cut. В такой конфигурации команды управления могут передаваться непосредственно на совместимый электрический привод без использования отдельного блока управления.

Это позволяет:

• упростить конструкцию системы;
• уменьшить количество компонентов;
• облегчить монтаж и подключение;
• создать более компактное и экономичное решение.

Возможность прямого подключения зависит от модели привода, типа разъёма и электрической схемы конкретной системы.

Для TFS3 предусмотрена поддержка беспроводной связи. Беспроводная конфигурация помогает уменьшить количество кабелей в рабочей зоне и обеспечивает большую свободу при выборе места установки пульта.

Для работы в таком режиме могут потребоваться совместимый беспроводной приёмник и другие компоненты системы TiMOTION. Конкретная комплектация зависит от выбранной версии изделия.

В качестве опции для TFS3 доступен резервный аккумулятор. Он может обеспечивать питание системы при отсутствии основного источника электропитания или использоваться в составе автономной беспроводной конфигурации.

Фактические функции аккумулятора, продолжительность автономной работы и способ зарядки зависят от комплектации пульта и характеристик подключённой системы.

TFS3 предназначен для использования в составе систем TiMOTION с электрическими линейными приводами. Пульт передаёт команды, управляющие перемещением привода и связанных с ним регулируемых элементов оборудования.

Благодаря поддержке проводных, беспроводных и Direct Cut-конфигураций TFS3 можно адаптировать к различным требованиям по управлению движением. Перед подключением необходимо проверить совместимость пульта с приводом, блоком управления, приёмником, разъёмами и источником питания.

TFS3 подходит для оборудования, в котором требуется простое ножное управление одной регулируемой функцией. В зависимости от комплектации и требований производителя он может применяться в составе:

• регулируемых рабочих станций;
• промышленных механизмов;
• процедурного и вспомогательного оборудования;
• подъёмных и позиционирующих систем;
• мебели с электрической регулировкой;
• специализированного оборудования на базе линейных приводов.

Возможность использования в конкретной системе следует определять с учётом её назначения, условий эксплуатации и требований к совместимости компонентов.

Рабочий температурный диапазон TFS3 составляет от +5 до +45 °C. Пульт необходимо использовать в пределах параметров, установленных производителем.

Несмотря на защищённое исполнение, следует избегать:

• погружения устройства в воду;
• воздействия агрессивных химических веществ;
• сильных ударов и механических нагрузок;
• повреждения корпуса, кнопок и соединительных элементов;
• эксплуатации за пределами допустимого температурного диапазона.
