В данной статье предлагаем вам подробнее узнать о том, что из себя представляют актуаторы, в каких сферах они могут быть использованы, а главное – как вам повезло оказаться в нужном месте и в нужное время.
Итак, линейный электропривод представляет собой устройство, преобразующее электрическую энергию в линейное перемещение выходного штока.
Если ещё подробнее, то строение актуатора (так ещё называются наши приводы) включает следующие элементы: двигатель, редуктор и механический винтовой привод с выходным штоком. Когда активируется питание, начинает вращаться вал двигателя, приводя в движение и редуктор. В этом случае приходит в движение ходовой винт, активируя линейное перемещение штока. Благодаря этому действию привод может быть интегрирован в любое оборудование для выполнения таких задач, как толкание, вытягивание, подъем, опускание, позиционирование и поворот того или иного груза.
Типы линейный электроприводов также не оставят вас равнодушными, поскольку спектр действительно очень обширен.

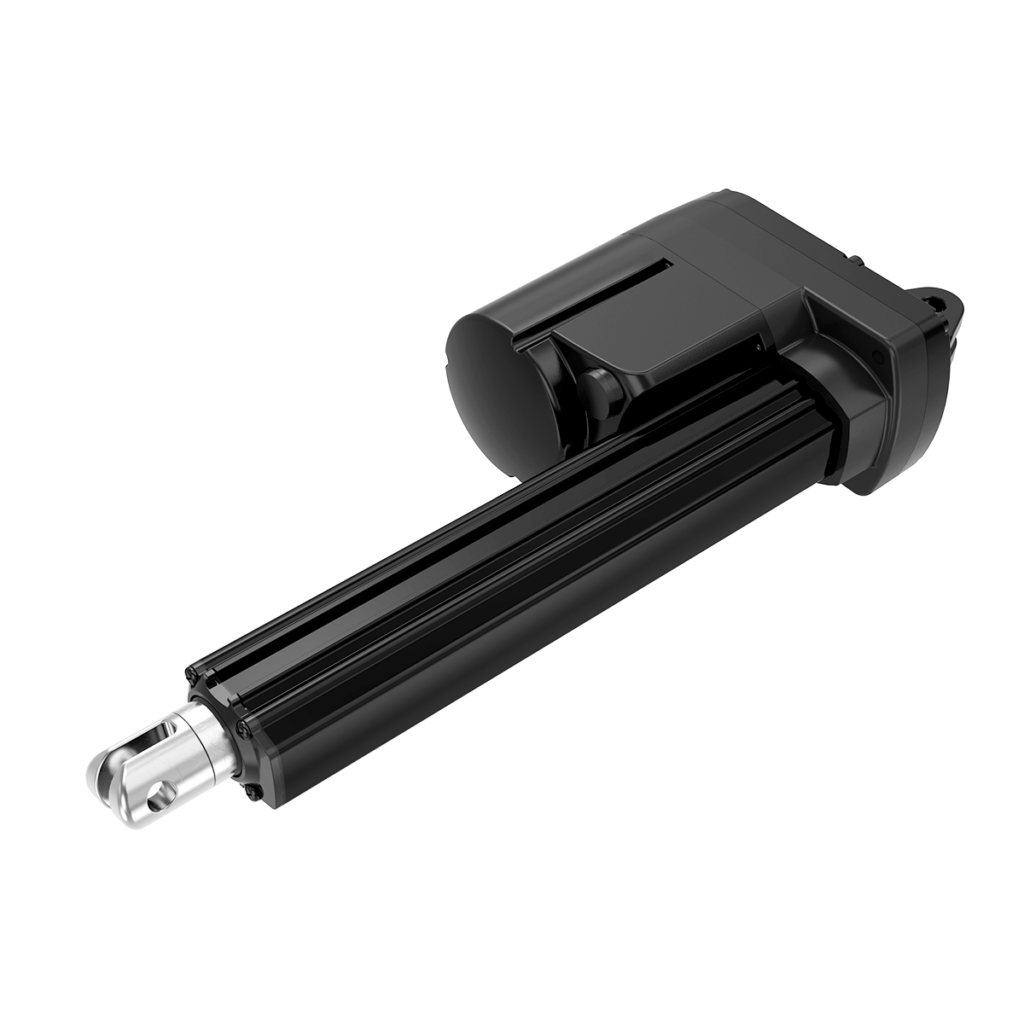

Параллельные приводы
Своё название такой актуатор получил из-за параллельного расположения двигателя по отношению к червячной передаче. Среди основных преимуществ параллельных приводов – возможность функционирования в широком диапазоне нагрузок и скоростей, хотя это и повышает уровень производимого шума.

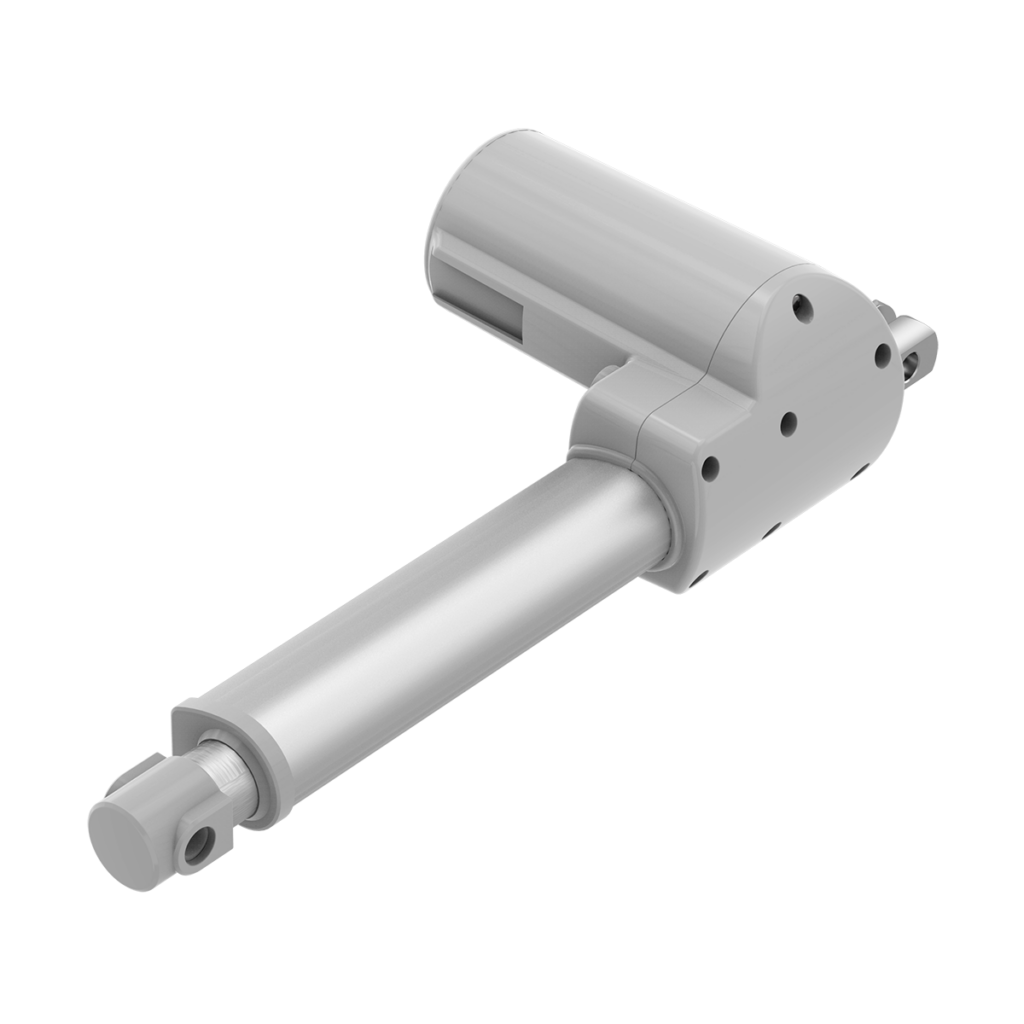

Г-образные электроприводы
Здесь двигатель располагается перпендикулярно червячной передаче. У такого актуатора выбор передаточных чисел намного меньше, но его отлично характеризуют тихая работа и повышенное усилие самоторможения.

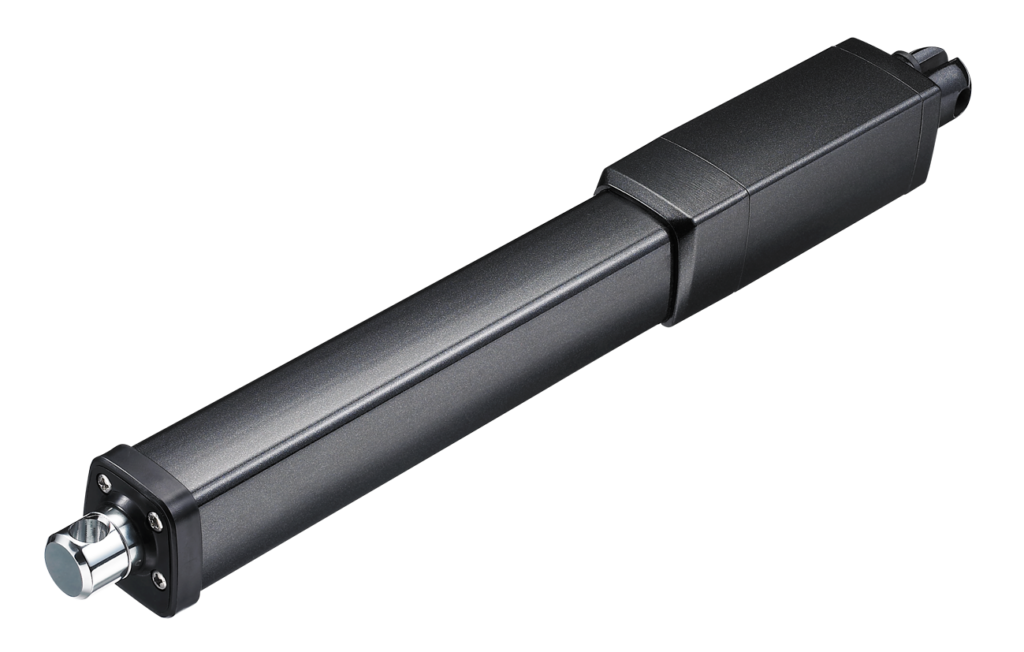

Встроенные электроприводы
Главная особенность – расположение двигателя на одной линии с червячной передачей. Именно благодаря этому данные электроприводы обладают большей втягиваемой длиной. В большинстве случаев встроенные приводы приводятся в движение планетарной редукторной установкой, а используются в основном для эксплуатации в условиях ограниченного пространства.

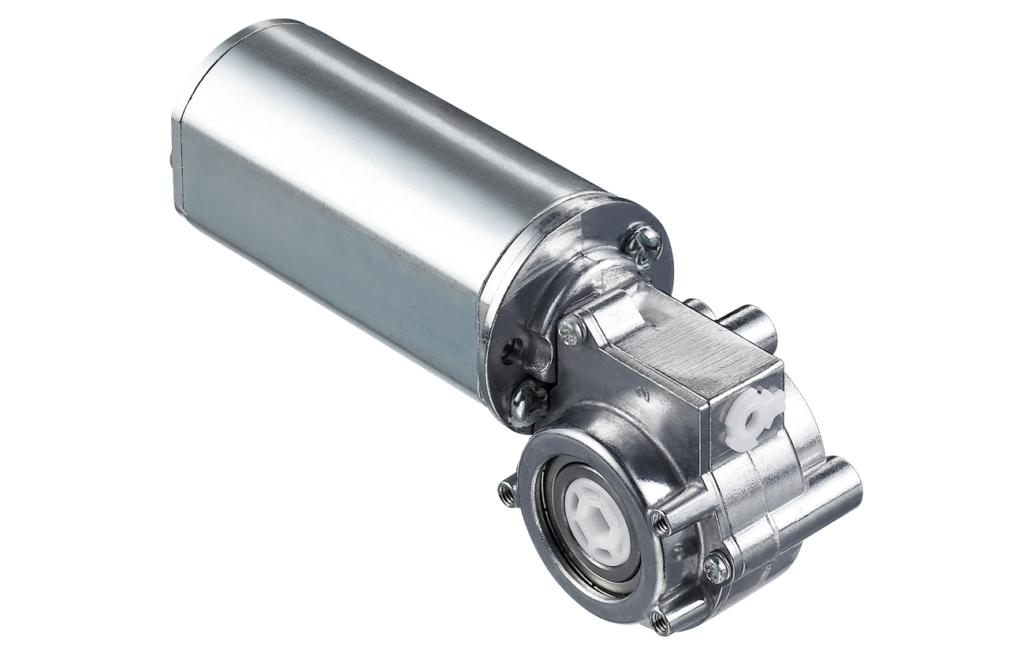

Редукторные электродвигатели
Благодаря этим ребятам можно проектировать достаточно экономичные и универсальные системы, в которых задействованы одна или несколько червячных передач. Это самое простое и идеальное решение для механической синхронизации.

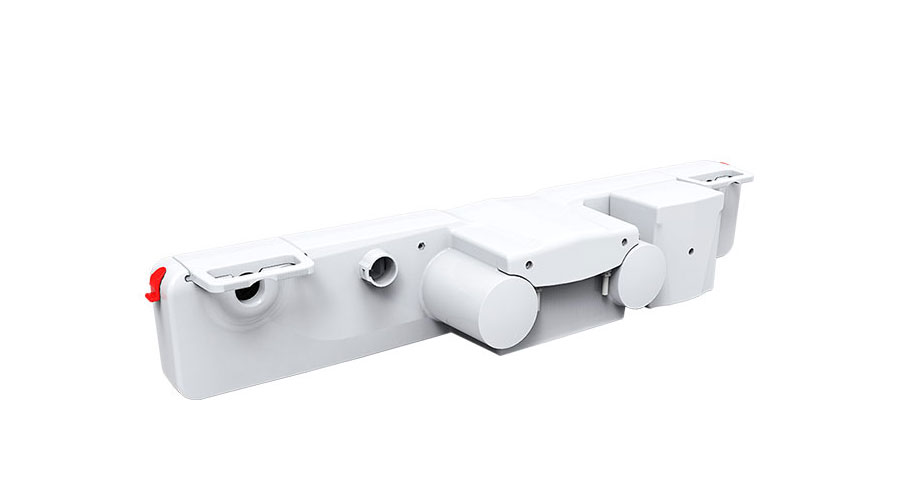

Сдвоенные двигатели
Такой тип двигателя обеспечивает независимое или синхронное перемещение сразу в двух направлениях. А тихое функционирование достигается за счёт использования передачи с червячным колесом. И хотя цена такого приспособления выше, итоговая стоимость конечной системы выйдет вполне экономной из-за использования меньшего количества деталей, которые будут осуществлять различные перемещения.

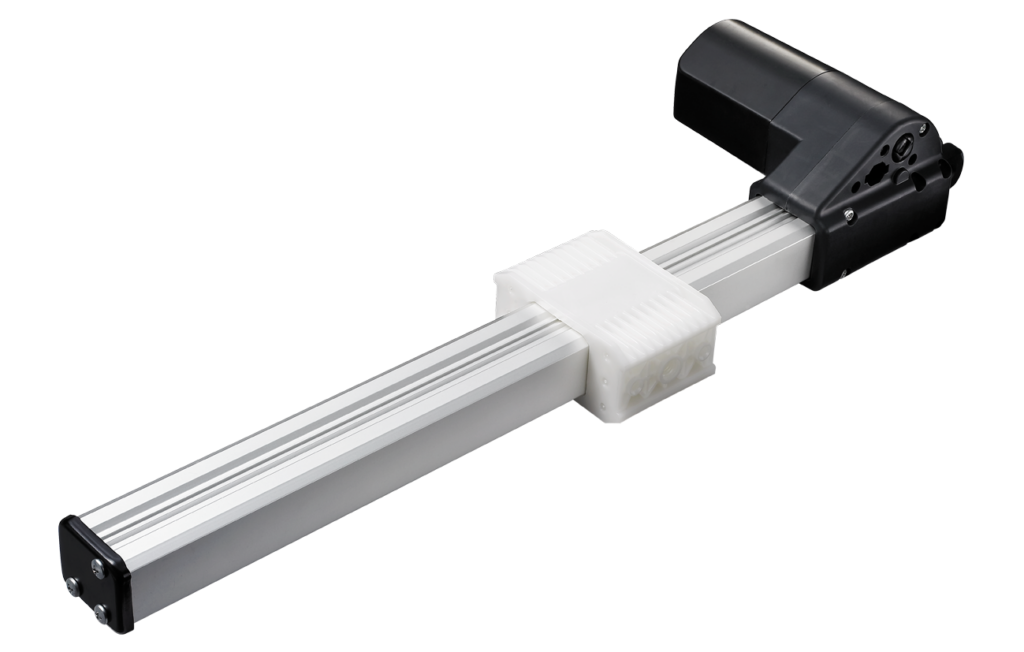

Ползунковые электроприводы
Линейное перемещение, не требующее наличия наружной трубы – главная характерная черта данной разновидности актуатора. Если схематично, то представим приводную гайку, соединённую с передним креплением. Именно она (гайка) и будет осуществлять перемещение по червячному винту.

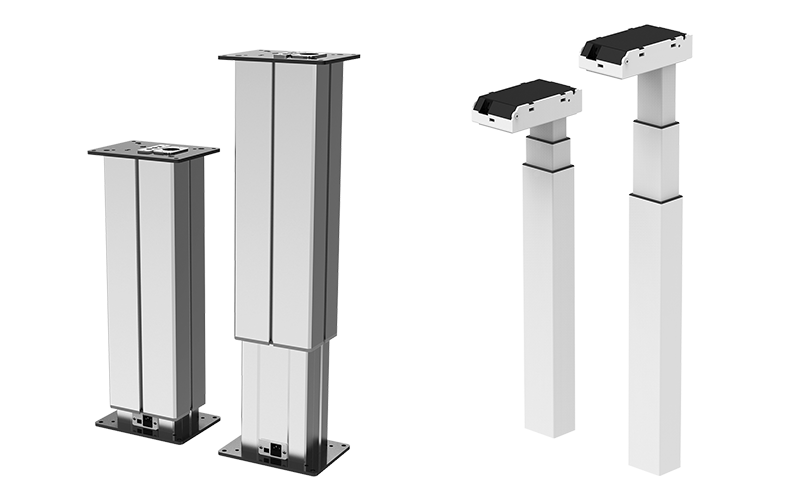

Электрические колонны
Переходим к уровню посложнее. Подъёмные колонны с регулируемой высотой находят широкое применение в промышленности, медицине и различных эргономичных устройствах. Безопасность и комфорт – пожалуй, это всё, что вам нужно знать об этих системах. Такие колонны отлично сохраняют устойчивость даже при вертикальном подъёме объемных грузов. Чаще всего колонны используются при конструкции медицинских коек и производственных рабочих мест и столов. Исполнение также может быть самым разнообразным – двух- и даже трёхъярусным, любой формы, цвета и ориентации.
Учитывая количество типов электроприводов, возникает вполне логичный вопрос: «А как правильно выбрать то, что нужно именно мне?»
Рассказываем.
Во-первых, необходимо грамотно рассчитать нагрузку. Это ключевой фактор, определяющий потребность в тех или иных компонентах (двигатель, приводная гайка, резьбовые детали, шестерёнки, шарикоподшипники и т.д.). Здесь же определяемся с длиной направлением перемещения. Не забываем и про диаметр внутренней и наружной труб привода. Всё это определит допустимую нагрузку и необходимую прочность электропривода.
Во-вторых, определяемся со скоростью, ведь именно этот показатель определит срок службы и износостойкость привода. Вряд ли вы будете рады, когда привод выйдет из строя, спустя совсем короткий срок эксплуатации.
В-третьих, не забываем о коэффициенте загруженности. Напомним, что это соотношение между временем функционирования и простоя оборудования. Для каждой сферы этот коэффициент свой. Пренебрегать этим фактором нельзя, ведь он определит материал и механизмы, из которых будет сделан привод. А ещё вы избежите перегрева и преждевременного износа оборудования.
Далее поговорим о доступном свободном пространстве, в котором будет функционировать электропривод. Будет ли это что-то ограниченное или будут иметься какие-либо пространственные ограничения – важно учесть все аспекты. Например, встроенные электроприводы очень компактны, поэтому отлично подойдут для установки в ограниченном пространстве.
Рабочая среда. Открытый воздух или помещение? Влага, пыль, твердые вещества? Чистка оборудования будет осуществляться моющии средством или под высоким давлением? Всё это играет огромную роль при выборе электропривода, ведь от этих факторов будет зависеть выбор используемых материалов и степень защиты (IP). Так, к примеру, Г-образные электроприводы обладают тихим ходом благодаря пластиковым передачам с червячным колесом, а значит чётко впишется в структуру медицинского и бытового оборудования.
Выбор электропривода – дело ответственное, требующее максимальной точности и проработки. Если вы испытываете трудности в подборе, мы с удовольствием поможем и найдём максимально подходящее решение для конкретной сферы применения.
